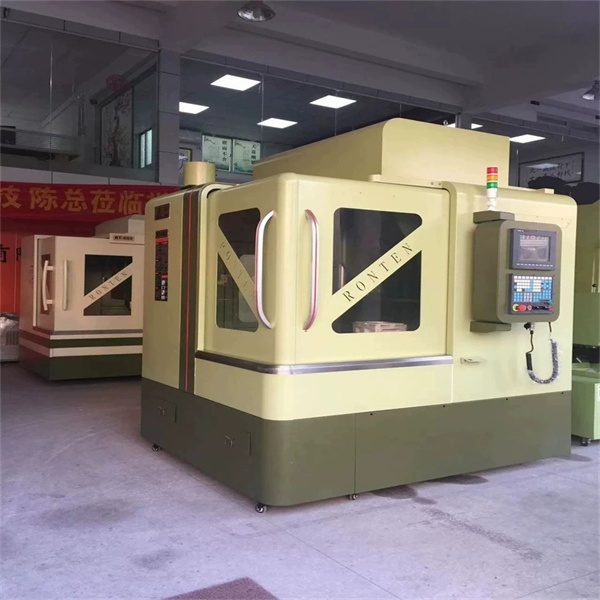

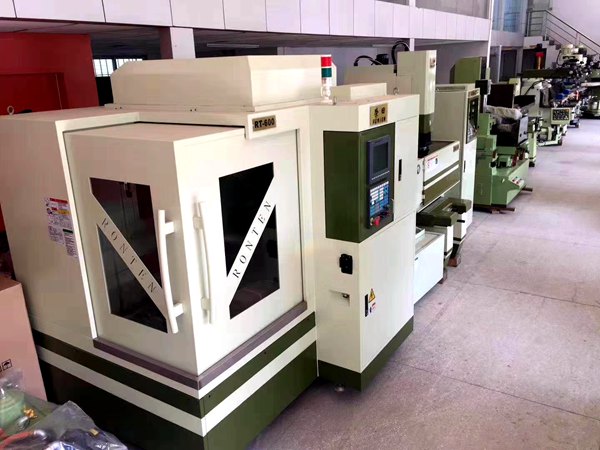

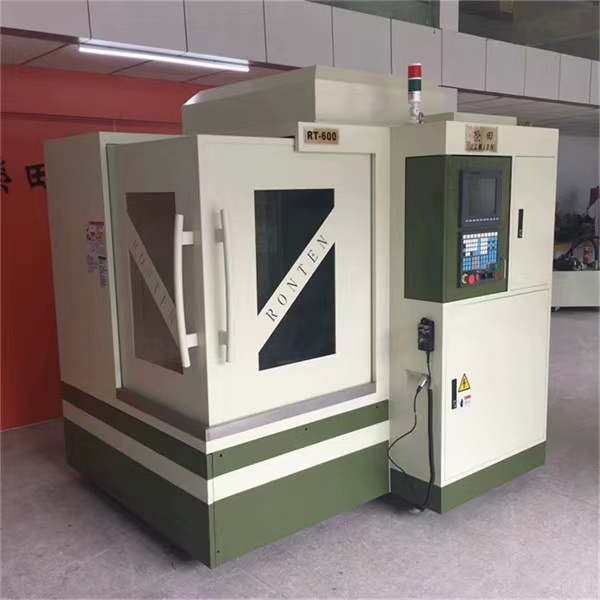

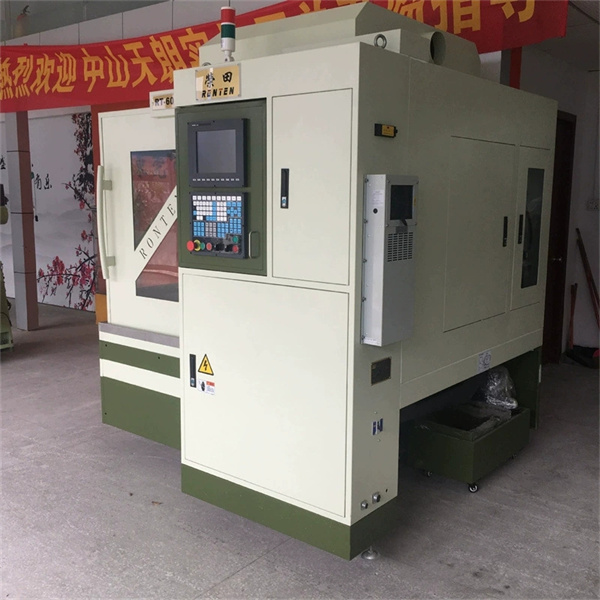

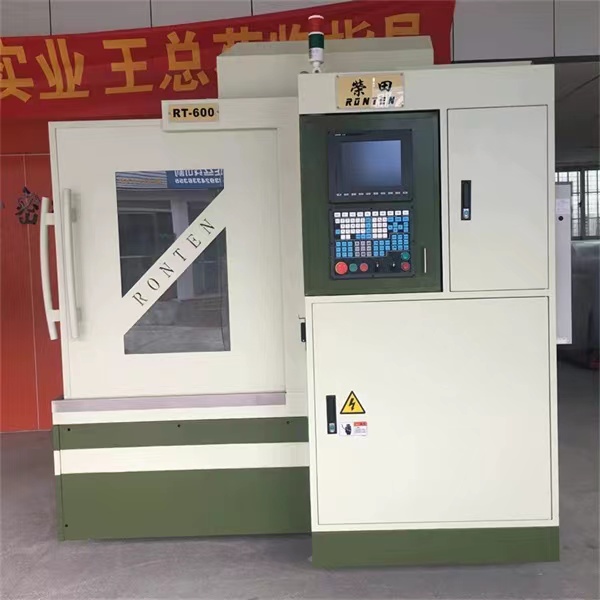

标准雕铣机

1、台湾银泰丝杆、导轨

2、控制柜散热风扇

3、定位精度≤±0.008mm;重复定位精度≤±0.005mm

4、主轴恒温国产油冷机

5、床身铸铁 250 号材质,高频振荡处理

6、整机保修一年

产品说明:









本机床是集雕刻和铣削功能为一体的数控雕铣机床。主轴转速高,进给速度快, 能方便地在各种材料(如:铝、铜、钢等金属材料和各类非金属材料)上雕刻出精 细的图形文字形象和三维浮雕。同时本机床具有铣加工能力,可以进行半精加工, 使生产效率大大提高。
适用于:广泛用于精密模具模仁粗精加工一次完成,模具紫铜电极,铝件产品批量加工,鞋模制造,治具加工,钟表眼境行业。



高密度强力铸件

密烘GC40型最适合于浅铸厚度10-15mm的均质铸件。此类料型组织致密,强度好,硬度恰当,摩擦系数低,且具有自润性,故经表面淬火处理后,广泛地使用于金属面相互摩擦而造成热震的工件上,如工具机床身、头座、台面及汽缸套等,用途颇广。

 稳定、刚性的结构

整体龙门结构极大地提高了机身的强度和刚性

通过ANSYS有限元分析方法,最大限度减少机床的振动和热变形。

整体铸件采用高品质米汉纳铸铁(密烘),并经退火及二次回火处理消除应力。

Z轴螺母固定座与拖板为一体式超刚性结构

沉重的机身保证良好的加工刚性

三轴丝杆轴承全部采用日本NSK

高速、高效率的精密加工

高速精密主轴,最高转速可达24000rpm

导轨采用精密滚动直线导轨副,具有较高的导向精度

进给系统采用精密滚珠丝杆传动

高级油冷机(选配件)及时对主轴进行冷却

宜人的操作环境,美观大方、诱人的防护外观造型设计

 机床采用全封闭防护,保证加工过程中工作人员人身安全,并且使加工过程中的 冷却液和铁屑得到安全充分的回收,确保工作场所的干净整洁。机床导轨采用台湾引星不锈钢伸缩护罩防护,具有防护性能好、使用寿命长等特点,有效防止铁屑、冷却液进入机床内部损坏导轨和丝杆。电控箱采用全密封设计,热交换器进行散热,确保了电控箱的清洁和电器元件的使用寿命。

 电气方面

选用先进可靠的CNC控制器新代21A数控系统

具有速度快、可靠性高、用户界面友好等特点,尤其在应用DNC加工时,CNC能够预处理由CAD/CAM/CAXA软件生产的程序,从而过滤掉其中严重影响加工速度和机床寿命的无用点

配置高性能安川伺服电机

电器元器件均采用国内外品牌产品,性能质量可靠稳定

数控系统的另一选择:宝元数控系统

 产品检测保证

为确保最佳品质,机床出厂检验采用国际品质的检验仪器:

美国RENISHAW高精度激光测量系统动态测量轴向全行程移动的定位精度、重复定位精度;

美国RENISHAW高精度球杆仪检测伺服轴在在平面运动的真圆度;

主轴动态平衡校检机的检测确保主轴动态平衡精度。
