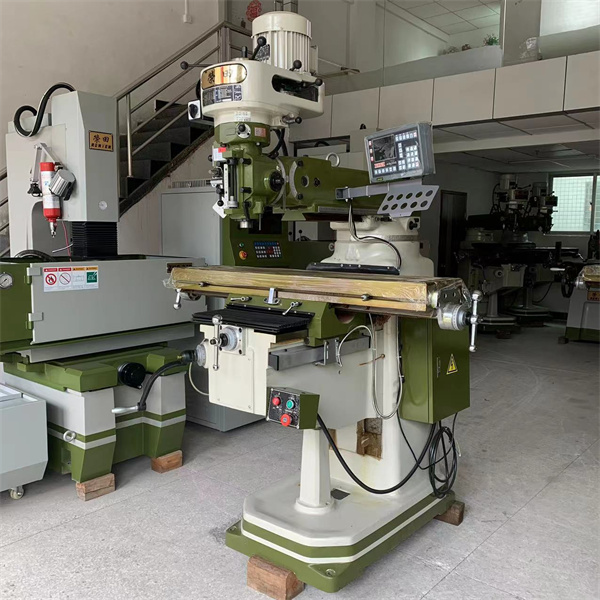

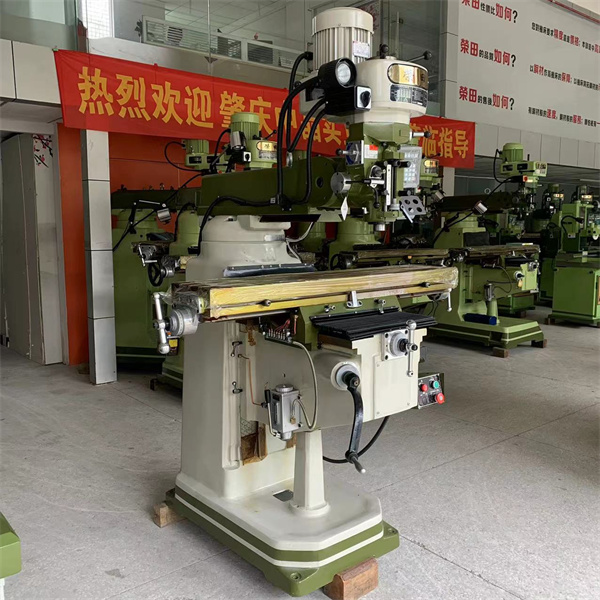

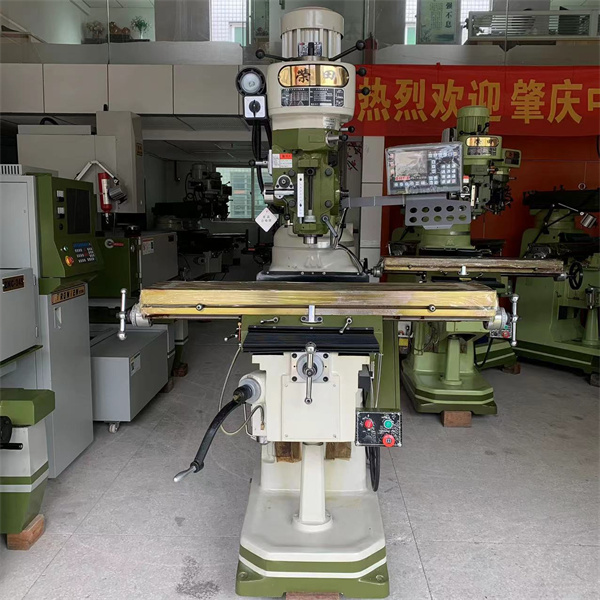

国标款 炮塔铣床

1、主軸擺動0.003mm;全行程公差±0.02mm

2、臺灣定制B级絲杆,國內原装銑頭、R8主軸及夾頭組

3、床身鑄鐵250號材質,高頻振盪處理

4、整機保修一年

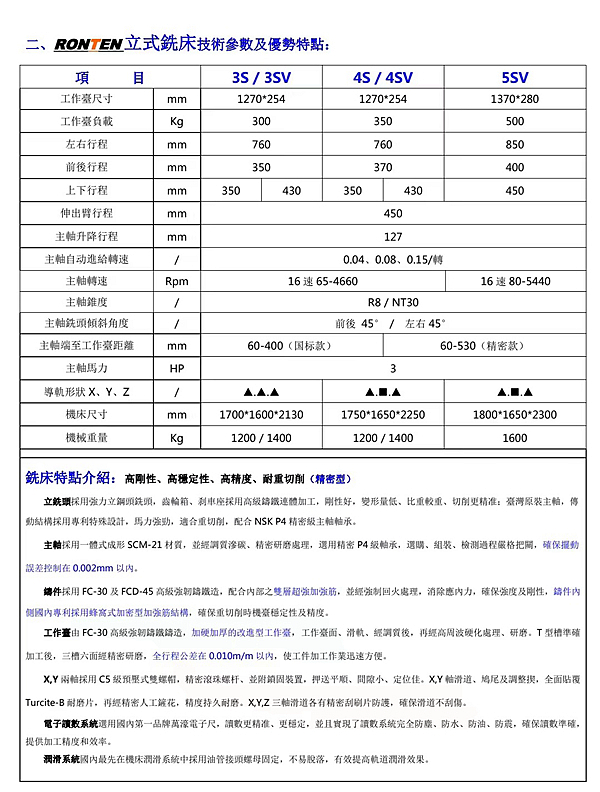

产品说明:





立銑頭採用強力立鋼頭銑頭,齒輪箱、刹車座採用高級鑄鐵連體加工,剛性好,變形量低、比重較重、切削更精准;臺灣原裝主軸,傳動結構採用專利特殊設計,立铣头与悬臂独家专利采用双面各五颗螺丝锁紧,馬力強勁,適合重切削,配合NSK P4精密級主軸軸承。

主軸採用一體式成形SCM-21材質,並經調質滲碳、精密研磨處理,選用精密P4級軸承,選購、組裝、檢測過程嚴格把關,確保擺動誤差控制在0.002mm以內。

鑄件採用FC-30及FCD-45高級強韌鑄鐵造,配合內部之超強加強筋,並經強制回火處理,消除應內力,確保強度及剛性,鑄件兩側獨家採用加強筋設計,確保重切削時機臺穩定性及精度。

工作臺FC-30高級強韌鑄鐵鑄造,加长加宽的改进型双燕尾工作台1270*254mm,工作臺面、滑軌、經調質後,再經高周波硬化處理、研磨。T型槽準確加工後,三槽六面經精密研磨,全行程公差在0.01m/m以內,使工件加工作業迅速方便。

X,Y兩軸採用C5級預壓式雙螺帽,精密滾珠螺杆、並附鎖固裝置,押送平順、間隙小、定位佳。X,Y軸滑道、鳩尾及調整揳,全面貼覆Turcite-B耐磨片,再經精密人工鏟花,精度持久耐磨。X,Y,Z三軸滑道各有精密刮刷片防護,確保滑道不刮傷。

電子讀數系統選用國內第一品牌信和電子尺,讀數更精准、更穩定,並且實現了讀數系統完全防塵、防水、防油、防震,確保讀數準確,提供加工精度和效率。

潤滑系統國內最先在機床潤滑系統中採用油管接頭螺母固定,不易脫落,有效提高軌道潤滑效果。
