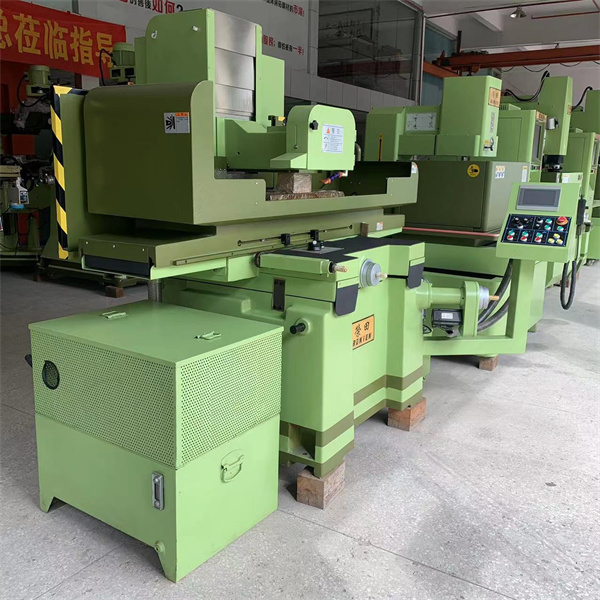

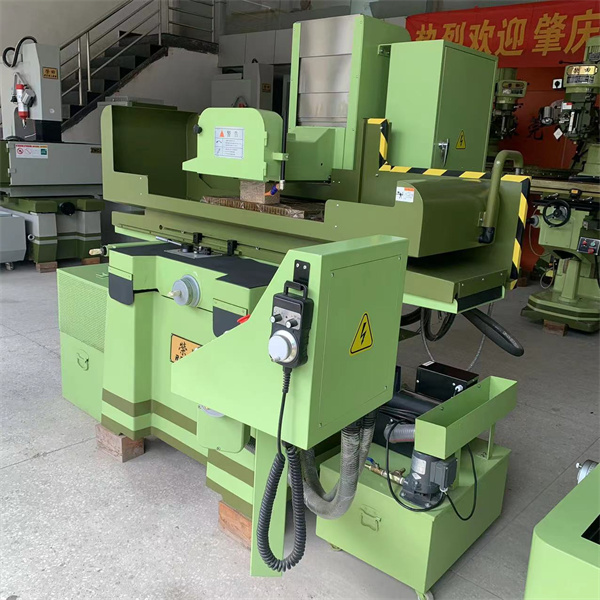

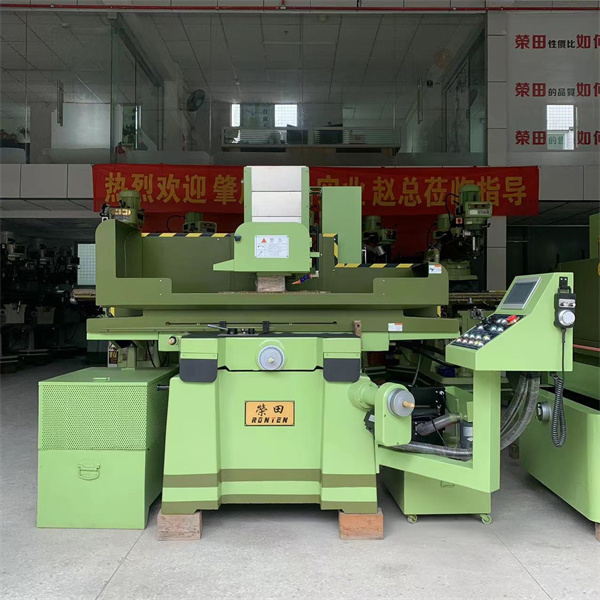

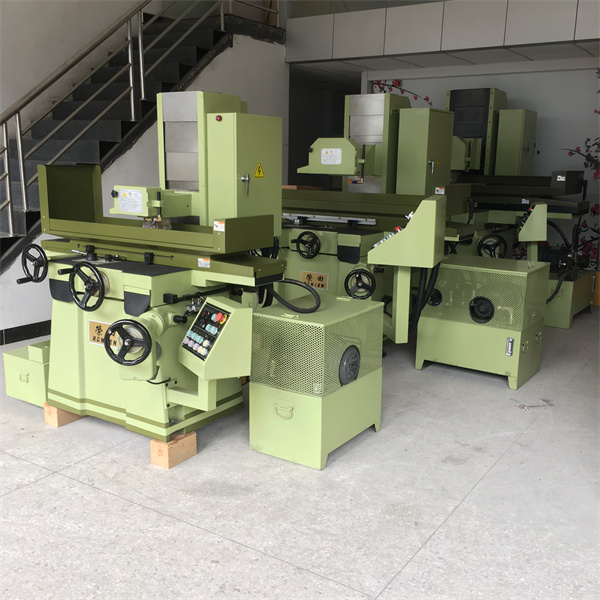

精密款 平面磨床

1、平面精度:任意100mm0.6μ;主軸跳動≤2μ

2、臺灣原裝A级絲杆及主軸電機

3、床身鑄鐵300號材質,高頻振盪+時效處理,穩固不變形

4、整機保修兩年




产品说明:




 A 本体

  本体及九大构件采用高级铸铁FC-30铸成成。经人工正常化热处理。再经过自然时效处理。构件加工采用YASDA,  MITSUI SEIKI,TOSHIBA ,ELB等世界一流设备一次装夹加工。床身比国内同型号机床重约80KG,提高稳定性。

  B 自动润滑系统

  导轨及精密滚珠丝杆持续不断地受到进口自动润滑系统的润滑,确保更长使用寿命,及能长期保持最佳精度。冷却和润滑系统皆与机体分开,消除振动并且有利散热。

  C 砂轮头进给轴

  研磨进给系统是由被覆Turcite经精密铲花的一V一平轨道搭配自动润滑系统、精密研磨丝杆、伺服马达组成,能获平顺运动、优异的重复定位精度及较长的轨道寿命。

  D砂轮主轴

   砂轮主轴采用超精密级轴承(P4、ABEC7级)及V3级低振马达,保证研磨光洁度。免除了金属对金属的接触,可获得近乎永久的使用寿命。 砂轮主轴具有高刚性及高阻尼的特性。

  E工作台

   高性能工作台在本公司专利的静压油膜轨道润滑系统所产生的油膜上移动,没有金属对金属的碰撞,极耐磨损可保长久的使用寿命。经由静压油膜轨道润滑系统不断地运转来确保极佳的平顺性及一致的高精度。工作台角度指示器方便实施圆筒校正和锥度研磨应用。工作台採全行程支撑设计以避免发生工作台悬垂现象。

  F头架主轴

  头架主轴结构采用高性能设计,主轴由高精密轴承组合而成,提供主轴转速0-3600rpm的无段变速。

  J专利设计润滑系统

  循环式自动润滑,当油压系统启动即可向各滑道及螺杆供油,采用合理的油压回路设计,选用优质油压元件,减少温升、换向平稳。
